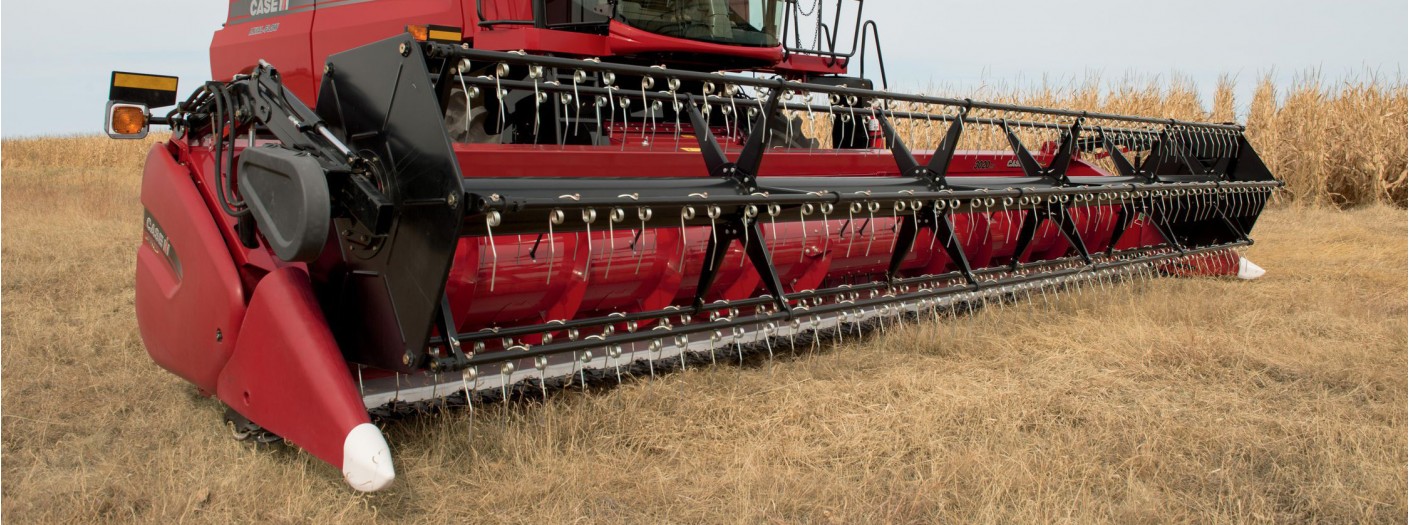

Зернові жниварки Case IH 3020 (TerraFlex)
Case IH
Фотографія техніки може відрізнятися від обраної Вами комплектації
В наявності
Подати заявку
Фінансові питання
Модель Зернові жниварки Case IH 3020 (TerraFlex)
Робоча ширина 20 футів (6,1 м) 25 футів (7,6 м) 30 футів (9,1 м) 35 футів (10,7 м)
Тип Ріжучий брус з можливістю розфіксації (брус може прогинатися до 11,5 см)
Швидкість / розмір коси 1 150 зрізів/хв / сегменти 3 дюйми (7,62 см)
Діаметр шнеку 660 мм / 147 об/хв
Діаметр мотовила Ø1 070 мм, 6 планок, гідравлічний привід 0-60 об/хв
Вага (орієнтовно) 1 750 кг 2 188 кг 2 930 кг 3 380 кг

Case IH 3020

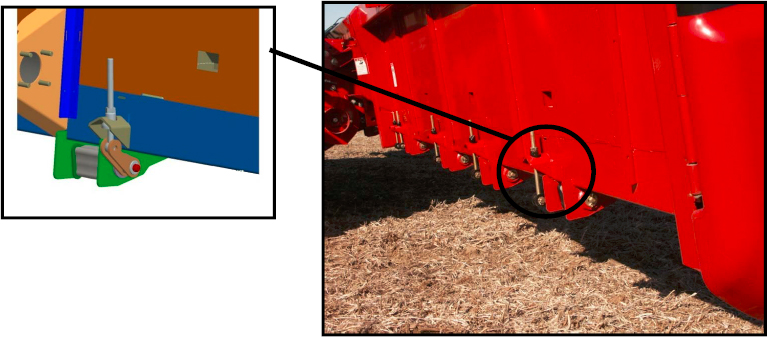

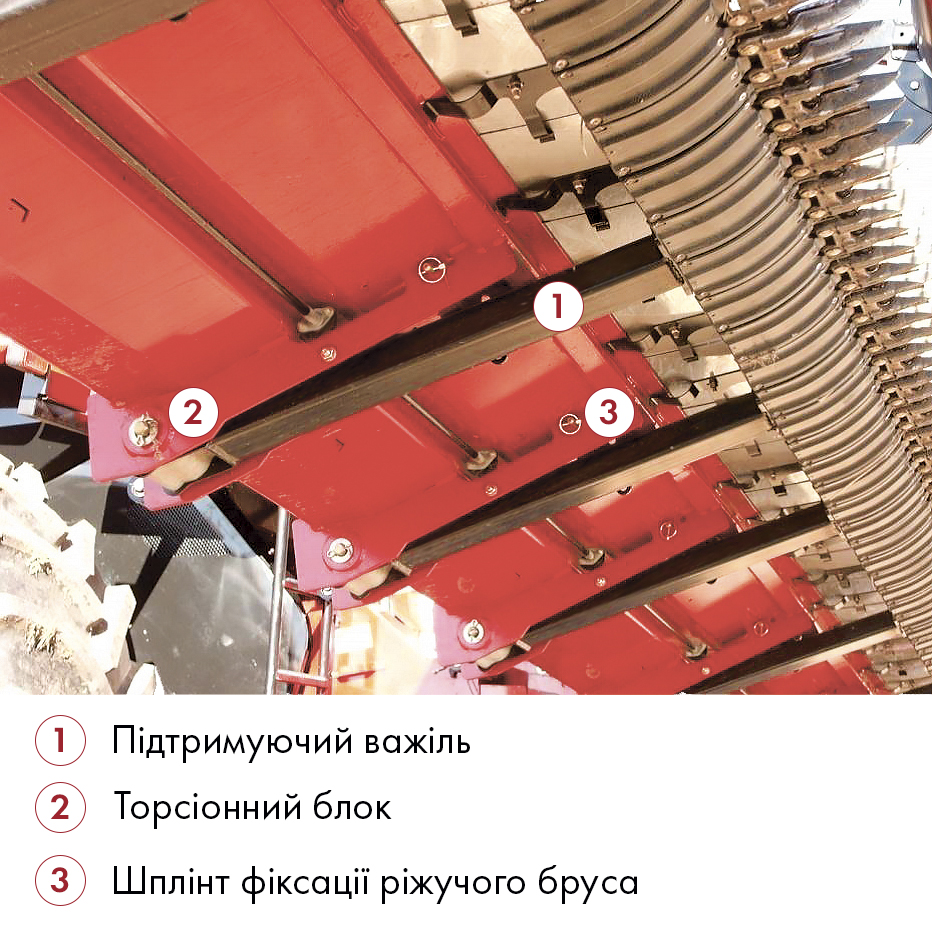

Сучасні комбайни Case IH Axial Flow мають надзвичайну продуктивність та тому для найбільш ефективного завантаження такий комбайн вимагає використання якісних, високопродуктивних жниварок. Спеціально для збирання ранніх зернових культур, сої та гороху інженери Case IH, родоначальники жниварок з гнучким ріжучим брусом, розробили вже третє покоління жниварок Case IH 3020 Terraflex. Ключовою особливістю цих жниварок є можливість розфіксації важелів, що підтримують ріжучий брус у фіксованому горизонтальному положенні. Тому, коли проводиться збирання ранніх зернових культур в умовах відносно рівного поля, комбайнер може залишити жниварку у фіксованому стані та проводити збирання в режимі висоти зрізу, на певній висоті від поверхні поля і таким чином не перевантажувати систему обмолоту зайвою соломою. Коли ж відбувається збирання сої, гороху або у певних випадках полеглих зернових культур, виникає необхідність проводити зріз максимально близько до поверхні ґрунту. В такому випадку проводиться розфіксація підтримуючих важелів ріжучого бруса жниварки, завдяки чому стає можливим ведення зрізу по поверхні поля. При цьому ріжучий брус ковзає по поверхні на спеціальних лижах, що копіюють нерівності рельєфу поля та можуть прогинатись до 11,5 см, мінімальна висота зрізу 2 - 2,5 см. Кожен з підтримуючих важелів з протилежного від коси боку тримається на окремому торсіонному блоці. Завдяки регулювальному гвинту комбайнер має можливість встановити ступінь притискання підтримуючого важеля до днища жниварки, чим регулюється ступінь гнучкості ріжучого апарату.

Case IH 3020

Якщо цієї величини недостатньо, комбайн, завдяки спеціальним датчикам, приєднаним до опорних лиж жниварки, автоматично піднімає чи опускає відповідний бік жниварки. Саме тому використання жниварки Case IH 3020 Terraflex дозволяє максимально знизити можливі втрати ще до потрапляння нового врожаю до комбайну. Починаючи з моделей робочою шириною 9,14 м жниварки Case IH 3020 Terraflex обладнанні двостороннім приводом ріжучого апарату (встановлені 2 МКШ).

Case IH 3020

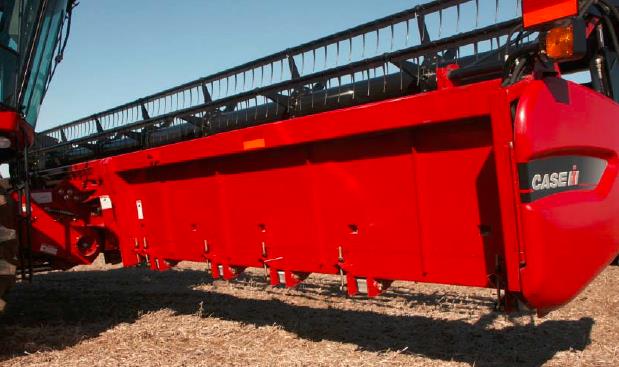

Нове покоління зернових жниварок також має багато покращень у порівнянні з попередніми моделями, а також у порівнянні з моделями інших виробників. Було переглянуто конструкцію рами жниварки й запроваджено покращену схему розташування конструктивних елементів рами. Завдяки цьому жниварки одержали збільшену міцність та зменшену вагу.

Першим компонентом жниварки, що контактує з новим врожаєм, є мотовило. Жниварки Case IH 3020 Terraflex мають 6-планчасте мотовило з пальцями, виготовленими з міцного пластику, який більш легкий за метал та не піддається корозії. Мотовило має привід від гідромотору зі змінною швидкістю обертання. Відомо, що лінійна швидкість планок мотовила повинна лише трішки перевищувати швидкість руху самої жниварки. Лише у такому випадку рослини будуть м’яко подаватись до ріжучого апарату та після зрізу падати всередину жниварки, а не навпаки. Завдяки приводу мотовила від гідромотору комбайни Case IH Axial Flow здатні автоматично підтримувати оберти мотовила у відповідності до швидкості руху комбайну з жниваркою.

Ріжучий апарат жниварок Case IH 3020 Terraflex має значне навантаження, особливо у режимі роботи з копіюванням. Адже в такому випадку ріжучий апарат працює дуже близько до поверхні ґрунту, який відповідно час від часу потрапляє у робочій переріз ножів. Саме тому жниварки Case IH 3020 Terraflex обладнуються зносостійкими 3-дюймовими сегментами Super Sta-Sharp™ та протиріжучими пальцями підвищеної міцності (Heavy Duty).

Case IH 3020

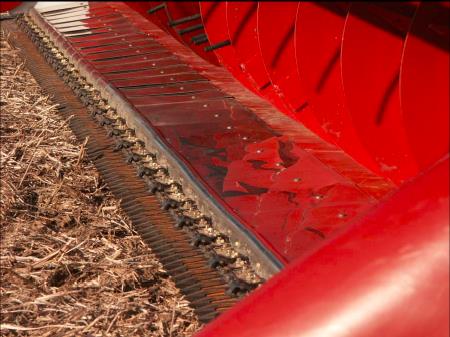

Ділянка днища жниварки між ріжучим апаратом та шнеком виготовлена з окремих нержавіючих пластин. Це, по-перше, усуває будь-яку корозію цієї ділянки днища. По-друге, секційна конструкція сприяє гнучкості ріжучого апарату під час роботи у розфіксованому стані. Й по-третє, постійно відполірована поверхня нержавіючих пластин полегшує просуванню скошеної маси від ріжучого апарату до шнеку. Товщина листового металу днища під шнеком у новій моделі збільшена у порівнянні з попередньою майже у три рази з 1,5 мм до 4 мм.

Case IH 3020

Великий діаметр шнеку, що становить 660мм з витками висотою 127 мм, сприяє рівномірній подачі скошеної маси до транспортеру похилої камери, незалежно від її об’єму та вологості. Шнек обладнується надійним ексцентриковим пальцевим механізмом, встановленим по всій робочій довжині, завдяки якому скошена маса більш швидко та рівномірно просувається до середини. Цей механізм має запатентовану систему захисту (резинове кільце), яка запобігає пробиванню зламаними пальцями труби шнеку та послідуючому потраплянню пальців до робочих систем комбайну.

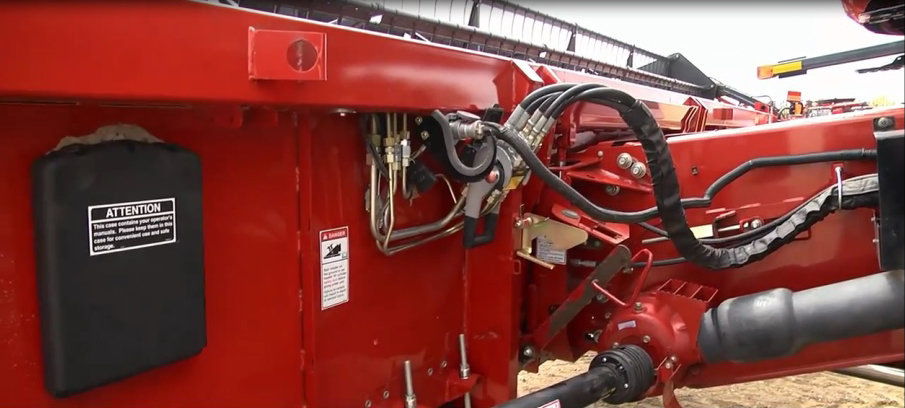

Необхідно також зазначити про легкість встановлення жниварки на комбайн. Після того, як комбайн похилою камерою підніме жниварку необхідно зробити лише 4 швидкі кроки до повної готовності жниварки до роботи:

Case IH 3020

  • Єдиним важелем стопорними гачками зафіксувати жниварку на рамці похилої камери;
  • Приєднати єдиний блок гідравлічних шлангів до відповідного порту на жниварці та зафіксувати його за допомогою фіксатора;
  • Приєднати єдиний електричний роз’єм;
  • Приєднати привідний карданний вал до вихідного валу похилої камери.

Увесь процес встановлення займає 5 хвилин. Так само швидко жниварка від’єднується від комбайну.
